Дровокол (Подрібнювач гілок під бензиновий двигун, зі шківами, без ременя, без конуса, без двигуна)

Дровокол (подрібнювач гілок під бензиновий двигун без двигуна, без конуса, двостороння заточка ножів)

Загальні відомості

Подрібнювач гілок із приводом від бензинового двигуна ДР11 призначений для рубання сирих гілок діаметром до 50 мм на відрізки по 100-120 мм. Ріжучий пристрій подрібнювача гілок приводиться в дію за допомогою бензинового двигуна потужністю від 6,5 к.с.

Особливості конструкції

Основний вузол подрібнювача гілок – серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5 × 40 × 40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875.

На нижній (первинний) вал встановлений привідний шків, а на середньому і верхньому валах встановлені 8 ножів (по 4 ножі на кожному валу). Шестерні подрібнювача гілок виготовлені зі сталі марки 45. Привідна шестерня має 16 зубців, дві вторинні по 78 зубців. Шестерні і вали проходять термічну обробку (твердість HR = 45-52). Модуль зубця шестерень 2,5.

Бензиновий двигун встановлюється на подрібнювач на спеціальну пластину. Пластина закріплена до корпусу подрібнювача на шарнірних петлях, які забезпечують можливість регулювання сили натягу приводного ременя.

Принцип дії подрібнювача гілок

Оберти від шківа бензинового двигуна передаються на привідний шків подрібнювача гілок, який завдяки системі шестерень передає оберти на середній і верхній вали. Вали обертаються в протилежних напрямках. Гілки подаються до ріжучого пристрою через бункер завантаження і викидаються назовні через бункер вивантаження. До нижньої частини корпусу подрібнювача гілок приварена станина, що має чотири ніжки, для забезпечення стійкості пристрою.

Для плавної та рівномірної роботи подрібнювача гілок на привідний шків необхідно встановити маховик. В якості маховика слід використовувати колесо від автомобіля «Жигулі». Попередньо колесо необхідно відбалансувати (колесо в стандартну комплектацію не входить).

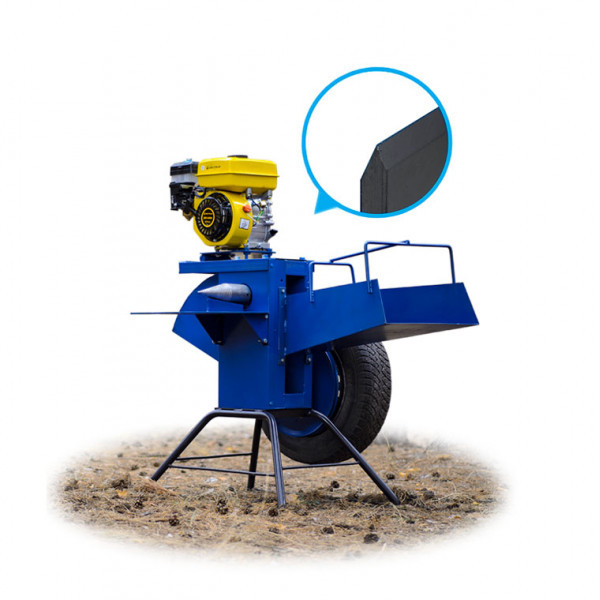

Якісне і надійне рубання гілок забезпечують ножі, які виготовлені з конструкційної сталі марки 45. Ця сталь має необхідні фізичні властивості, завдяки чому добре тримає ріжучу кромку і має хорошу стійкість до механічних навантажень. У подрібнювачі ДР11 встановлені ножі з двосторонньою заточкою, ріжучі кромки ножів сходяться встик – цей варіант найкраще підходить для подрібнення сирих гілок. Ножі не проходять термообробку.

Стандартна комплектація:

Серцевина, станина, бункер вивантаження, бункер завантаження, шків, на якому встановлена ступиця під колесо, ремінь В-1950 (2000).

Додаткова комплектація:

Конус і стіл для коління дров.

Технічні характеристики:

Габаритні розміри (без двигуна): 1070 × 930 × 630 мм.

Вага пристрою – 77,4 кг.
